Описание

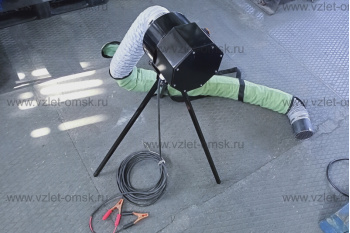

Вентилятор ВП-500 является переносным, центробежным вентилятором, предназначенным для перемещения газовоздушных сред, не являющихся взрывоопасными, не вызывающих ускоренной коррозии металлов проточной части вентиляторов (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,1 г/куб.м и температурой до 80ºС, не содержащих липких веществ и волокнистых материалов.
Для локального улавливания и удаления загрязненного воздуха из рабочей зоны совместно с вентилятором применяется вытяжной рукав. Общая протяженность вытяжного рукава и отводящего шланга не должна превышать 10 м.
Продолжительный срок службы вентилятора и отличную работу обеспечивает электродвигатель с повышенным моторесурсом.
Область применения оборудования
- обслуживание водопроводно-канализационного хозяйства;
- тепловых сетей;
- распределительных и магистральных кабельных сетей, в том числе телекоммуникационных;
- подземных хранилищ, сооружений, подвальных помещений;
- другие работы в замкнутых (в основном подземных) помещениях, где возможно скопление вредных и опасных газов в концентрациях, превышающих установленные нормативными документами предельно допустимые для человека.
Преимущества
- Высокая производительность и давление вентилятора ВП-500 сокращает время продувки колодцев.
- Полный аналог вентилятора ВСП-500М
- Компактные размеры.
- Универсальность. Возможно использовать как в вытяжном режиме, так и в приточном.
- Вход и выход защищен решеткой от попадания посторонних предметов.
- Быстрая подготовка к работе из-за применения в конструкции быстроразъемного соединения для подключения гибкого воздуховода. Время подключения воздуховода к вентилятору занимает 3 секунды.
- Удобная, влагозащищенная кнопка с индикацией для включения вентилятора ВП-500.
- Удобная, складная ручка для переноски и опускания в колодец гибкого рукава.
- Укомплектован кабелем подключения к АКБ длиной 10 м с разъемами типа «крокодил».
Подготовка к работе
- На месте работ вентилятор устанавливают на расстояние не менее 1,5 м от горловины колодца или камеры на твердой горизонтальной поверхности.
- Перед установкой расчищают площадку и раздвигают опоры треноги для достижения устойчивого положения вентилятора. Ось вентилятора при этом должна находиться в горизонтальном положении.
- На патрубок вентилятора закрепляют гибкий рукав и опускают в колодец, не допуская резких перегибов. При этом необходимо исключить возможность опрокидывания вентилятора в колодец (закрепить в случае необходимости рукав к горловине колодца).
- Кабель питания с помощью зажимов «крокодил» подключают к источнику питания АКБ, постоянного тока 24 В.
Внимание!!! Красный зажим соответствует плюсовому полюсу АКБ, черный – минусовому
. Включение переключателя приводят вентилятор в действие. Рекомендуется при эксплуатации вентилятора ВП-500 завести автомобиль к которому подключен вентилятор.
- После 10-15 минут работу отключают вентилятор и производят контрольный замер загазованности газоанализатором или индикатором газа. При наличии загазованности операцию проветривания повторяют.
Основные технические данные и характеристики
| Параметр | Значение |
| Производительность вентилятора, м³/час | 600-900 |
| Давление в номинальном режиме, Па | 250-350 |
| Напряжение питания, В | 24 В |
| Мощность электродвигателя, кВт | 0,20 |
| Род тока | Постоянный |
| Потребляемый ток, А | 7-10 |
| Размеры, мм (в собранном состоянии, без рукава) | 315×230×1000 |
| Масса (без рукава) | 8,8 |
| Длина провода подключения, м | 10 |
| Рекомендуемая длина рукава, м | до 10 |
| Внутренний диаметр рукава, мм | 125 |
| Диапазон рабочих температур, С | -30..+45 |
Габаритные и присоединительные размеры
Обозначения на чертеже
1 – выходной патрубок ф125мм;
2 – корпус вентилятора с крыльчаткой и двигателем 12В;
3 – всасывающий патрубок;
4 – кнопка включения с индикацией;
5 – тренога, (складная);
6 – гибкий рукав ПВХ (длина 10м);
7 – воздухоприемная насадка с ручкой и защитной решеткой;
8 – винт крепления вентилятора на треногу, 4шт.;
9 – кабель питания 10м с зажимами типа «крокодил».
