Пылеулавливающие агрегаты для деревообрабатывающих станков — ПФЦ, ФЦ, ФЦ-М

Пылеуловители ПФЦ предназначены для использования в промышленности и на производстве, а также в сельском хозяйстве и любых отраслях, где требуется сухая очистка воздуха от пыли или мелких частиц и стружки (кроме металлической).

Пылеуловители ПФЦ характеризуются высокой производительностью, что позволяет быстро осуществлять очистку больших объемов газовых смесей.

Конструкции устройств данной группы являются достаточно простыми, что дополнительно повышает надежность такого оборудования. Расчетный срок службы данных агрегатов – не менее 10 лет.

В настоящее время пылеуловители ПФЦ выпускаются в нескольких исполнениях. В зависимости от габаритов и конструктивных особенностей агрегатов может изменяться их производительность, а также эффективность их применения. Некоторые исполнения пылеуловителей ПФЦ имеют ограничения на эксплуатацию, связанные с их производительностью и объемом отходов получаемых за рабочую смену.

Преимущества пылеулавливающих агрегатов ПФЦ

• уменьшение теплопотерь в зимний период времени, поскольку обрабатываемый воздух не выводится из помещения, а очищается и возвращается в него;
• совсем не сложное подключение и отключение пылеулавливаюшего агрегата от объекта и возможность передвижения пылеуловителя внутри помещения;
• нет потребности в создании сложной сети воздуховодов под крышами и на стенах помещения;
• нет энергетических потерь в случае необходимости в приостановке работы отдельных станков;
• независимость работы каждого пылеуловителя от соседних агрегатов.

Рециркуляционные пылеулавливающие агрегаты ПФЦ (пылеуловитель) предназначены для отсоса и очистки воздуха от сухой неслипающейся пыли и стружки (кроме металлической). Для улавливания металлической стружки применяются промышленные пылесосы АПРК.

Аппарат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатками, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, пылесборного мешка и фильтровальной ступени.

В качестве фильтровальной ступени на аппарат устанавливается кассета из фильтровальной бумаги либо из полиэстера, класса очистки М6 (эффективность очистки от пыли ≤ 5 мкм – 93%) или F9 (эффективность очистки от пыли ≤ 3 мкм – 99%).

Пылеуловитель с кассетой являются универсальным, так как встроенный циклонный элемент отделяет крупные фракции пыли, а кассета из фильтровальной бумаги либо полиэстера позволяет обеспечить остаточную концентрацию пыли не более 0,5 мг/м³.

Кроме того, вследствие развитой поверхности фильтрации, кассета имеет значительно большую пылеемкость, позволяющую обеспечить длительную работу аппарата без существенного снижения производительности.

Максимальная концентрация пыли на входе в аппарат крупной/мелкой составляет 15/5 г/м³. График снижения производительности аппаратов с кассетой при концентрации пыли 5 г/м³ приведен ниже.

Вместе с кассетой устанавливается устройство ручной регенерации внутренней поверхности (ПФЦ(К)).

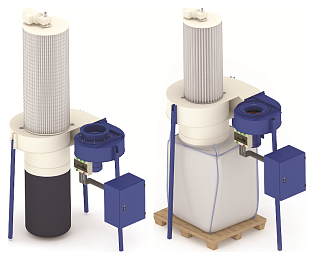

Дополнительно на фильтровальную кассету можно устанавливать автоматическую регенерацию, которая срабатывает при каждом выключении аппарата (ПФЦ(КР)). Такой аппарат модели ПФЦ-8000КР представлен на фото справа.

Аппараты с фильтровальной кассетой, оснащенные устройством регенерации, позволяют в большинстве случаев заменить малогабаритные рукавные фильтры внутреннего исполнения. К одному аппарату можно присоединять несколько местных отсосов.

Индекс К – аппарат с ручной регенерацией
Индекс КР – аппарат с автоматической регенерацией

Как видно на картинках справа, если аппарат с ручной регенерацией, то для очистки (регенерации) кассеты нужно руками крутить специальные ручки. Ручки будут вращать рамку внутри кассеты, которая будет вращаясь стряхивать с кассеты налипшую на её внутренние стенки пыль и стружку.

А если аппарат с автоматической регенерацией, то эту рамку внутри кассеты будет вращать мотор-редуктор.

Не рекомендуется установка пылеулавливающих агрегатов ПФЦ:

• для улавливания металлической стружки (для улавливания металлической стружки необходимо использовать агрегаты АПРК);
• на расстоянии свыше 6 м от станка;
• при скорости всасывания в местном отсосе более 30 м/с.

Технические характеристики пылеулавливающего оборудования ПФЦ К (КР)

Габаритные и присоединительные размеры пылеулавливающих агрегатов ПФЦ
