Агрегат электронасосный центробежный многоступенчатый артезианский типа 12НА-9х4 предназначен для откачки из заглубленных емкостей темных нефтепродуктов с твердыми включениями размером не более 0.2 мм, максимальная объемная концентрация которых 0,2%, температурой от минус 15°С до плюс 80°С (258-353 К), плотностью до 970 кг/м3, кинематической вязкостью не более 4х10-4м2/с, эксплуатируемых в условиях умеренного климата. Агрегат может быть применен для городского и промышленного водоснабжения.
Пример записи обозначения агрегата
Агрегат 12НА-9х4-3510-А-У2 ТУ 3631-055-00217389-2002, где:
- 12 – минимально-допустимый внутренний диаметр обсадной колонны в дюймах;
- Н – нефтяной; А – артезианский;
- 9 – коэффициент быстроходности насоса уменьшенный в 10 раз и округленный до целого числа;
- 4 – количество ступеней (колес);
- 3510 (2260; 4760; 6010; 7260; 8510; 9760) – глубина погружения, мм;
- А – материал исполнения основных деталей насоса, А – углеродистая сталь; В – чугун; К – короззионно стойкая сталь.
- У – климатическое исполнение (для эксплуатации в районах умеренного климата);
- 2 – категория размещения (для эксплуатации в помещениях или под навесом).
- Насос укомплектовывается двигателем 160S4 мощностью 15 кВт, n = 1500 об/мин.

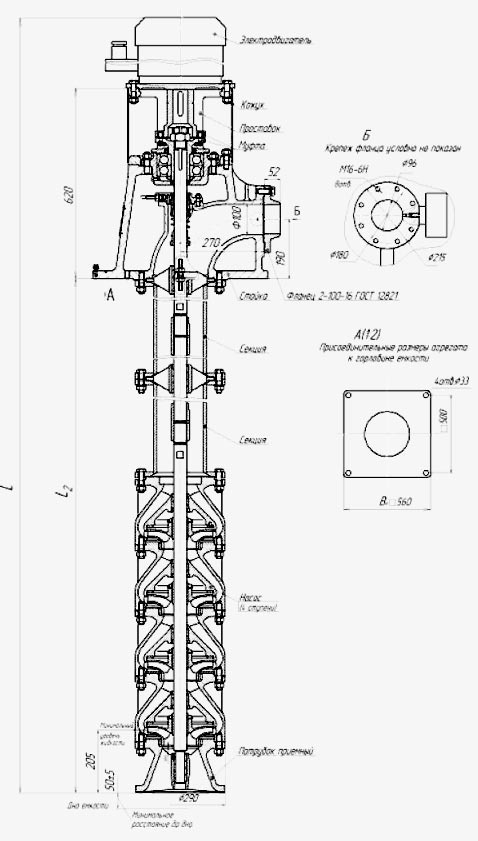

Показатели конструктивные
| Марка | Основной материал | Кол. секций | Глубина погруже-ния, L2, мм, L | Габарит. размеры, мм, не более, B | Масса, кг, не более |
| 12НА-9х4-2260-В-У2 | СЧ 20 ГОСТ 1412 | 1 | 2260 | 3460 | 560 |
| 12НА-9х4-2260-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 1 | 2260 | 3460 | 560 |
| 12НА-9х4-2260-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 1 | 2260 | 3460 | 560 |
| 12НА-9х4-3510-В-У2 | СЧ 20 ГОСТ 1412 | 2 | 3510 | 4710 | 560 |
| 12НА-9х4-3510-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 2 | 3510 | 4710 | 560 |
| 12НА-9х4-3510-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 2 | 3510 | 4710 | 560 |
| 12НА-9х4-4760-В-У2 | СЧ 20 ГОСТ 1412 | 3 | 4760 | 5960 | 560 |
| 12НА-9х4-4760-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 3 | 4760 | 5960 | 560 |
| 12НА-9х4-4760-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 3 | 4760 | 5960 | 560 |
| 12НА-9х4-6010-В-У2 | СЧ 20 ГОСТ 1412 | 4 | 6010 | 7210 | 560 |
| 12НА-9х4-6010-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 4 | 6010 | 7210 | 560 |
| 12НА-9х4-6010-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 4 | 6010 | 7210 | 560 |
| 12НА-9х4-7260-В-У2 | СЧ 20 ГОСТ 1412 | 5 | 7260 | 8460 | 560 |
| 12НА-9х4-7260-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 5 | 7260 | 8460 | 560 |
| 12НА-9х4-7260-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 5 | 7260 | 8460 | 560 |
| 12НА-9х4-8510-В-У2 | СЧ 20 ГОСТ 1412 | 6 | 8510 | 9710 | 560 |
| 12НА-9х4-8510-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 6 | 8510 | 9710 | 560 |
| 12НА-9х4-8510-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 6 | 8510 | 9710 | 560 |
| 12НА-9х4-9760-В-У2 | СЧ 20 ГОСТ 1412 | 7 | 9760 | 10960 | 560 |
| 12НА-9х4-9760-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 7 | 9760 | 10960 | 560 |
| 12НА-9х4-9760-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977-88 | 7 | 9760 | 10960 | 560 |
| 12НА-9х4-3200-В-У2 | СЧ 20 ГОСТ 1412 | 2 | 3200 | 4400 | 560 |
| 12НА-9х4-3200-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 2 | 3200 | 4400 | 560 |
| 12НА-9х4-3200-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 2 | 3200 | 4400 | 560 |
| 12НА-9х4-3900-В-У2 | СЧ 20 ГОСТ 1412 | 2 | 3900 | 5100 | 560 |
| 12НА-9х4-3900-А-УХЛ1 | Ст. 20ГЛ ГОСТ 21357 | 2 | 3900 | 5100 | 560 |
| 12НА-9х4-3900-К-УХЛ1 | Ст. 12Х18Н9ТЛ ГОСТ 977 | 2 | 3900 | 5100 | 560 |
Конструктивное исполнение
| Наименование показателя | Значение показателя |
| Количество ступеней, шт | 4 |
| Показатели назначения | |
| Подача номинальная, м3/с (м3/ч), не менее | 22,22ˑ10-3 (80) |
| Напор номинальный, м | 43 |
| Номинальная синхронная частота вращения вала насоса, с-1 (об/мин) | 25 (1500) |
| Мощность насоса номинальная, кВт, не более | 12,8 |
| Показатели технической и энергетической эффективности | |
| Коэффициент полезного действия насоса, %, не менее | 75 |
| Коэффициент полезного действия агрегата, %, не менее | 72 |
| Допускаемый кавитационный запас NPSHr, м, не более | 3,6 |
| Внешние утечки через торцовое уплотнение, см3/ч (л/ч), не более | 25 (0,25) |
| Примечания | |
| 1 Допускаемое отклонение напора – ±5%. Напор 43 м (±5%) при расстоянии от оси напорного патрубка до поверхности перекачиваемой среды – 2000 мм. | |
| 2 Мощность указана без учета допуска на напор. | |
| 3 Допускаемое отклонение КПД насоса минус 5%. | |
| Показатели назначения, технической и энергетической эффективности указаны при перекачивании воды (υ=1·10-6 м2/с) с температурой 25°С и плотностью 1050 кг/м3 при барометрическом давлении 1013 гПа (760 мм рт.ст.) |
Агрегат, изготовленный из чугуна СЧ 20 ГОСТ 1412 или из стали 20ГЛ ГОСТ 21357, предназначен для перекачивания нейтральных, легковоспламеняющихся и горючих жидкостей. Агрегат, изготовленный из стали 12Х18Н9ТЛ ГОСТ 977, предназначен для перекачивания агрессивных жидкостей. Плита переходная, габаритные и присоединительные размеры плиты переходной – по требованию заказчика.
Параметры перекачиваемой среды
| Наименование показателя | Единица измерения | Значение |
| Температура: | ||
| минимальная | ˚С | минус 15 |
| максимальная | плюс 80 | |
| Кинематическая вязкость | сСт | от 5 до 400 |
| Плотность при плюс 150С | кг/м3 | от 720 до 970 |
| Массовая доля механических примесей | % | 0,2 |
| Максимальный линейный размер твердых частиц | мм | 0,2 |
| Давление насыщенных паров | кПа | 66,7 |
| Содержание примесей: | ||
| массовая доля серы, не более | % | 3,5 |
| массовая доля парафина, не более | % | 7,0 |
| концентрация хлористых солей, не более | мг/л | 900 |
| содержание сероводорода, не более | ppm | 100 |
