Небольшой вес установки позволяет использовать ее для аварийных работ на нефтепромыслах, широко применяется на небольших нефтебазах для налива и слива нефтепродуктов: мазута, нефти из авто и ж/д цистерн, а также для внутрибазовой перекачки. Хорошо зарекомендовала себя и для зачистки шламовых прудов, загрязненных мехпримесями до 5 мм. Также насосы ОДН 120-100-65 устанавливаются в качестве перекачивающего насоса на бензовозы и машины коммунального хозяйства. На базе ОДН 120-100-65 выпускается Мотопомпа МОДН Заря. Установка также изготавливается в мобильном варианте на колесах – электропомпа.
| Подача, м³/час | 27…54 |
| Напор, м | 13…8 |
| Высота всасывания на норм. режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 2 |
| Максимальный размер твердых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 3 |
| Частота вращения вала насоса об/мин | 3000(-80) |

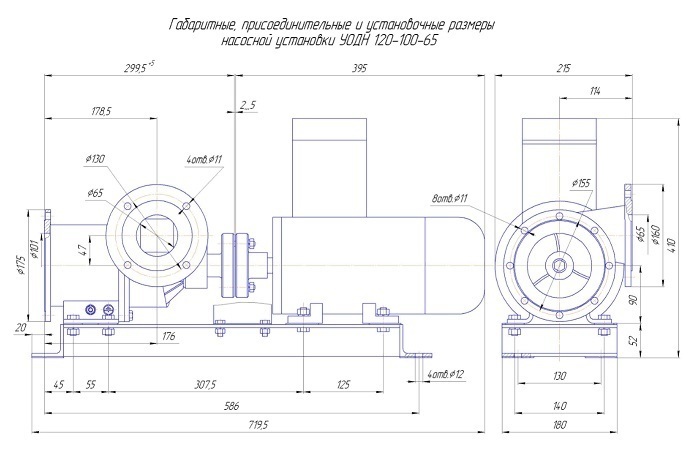

УОДН 120-100-65

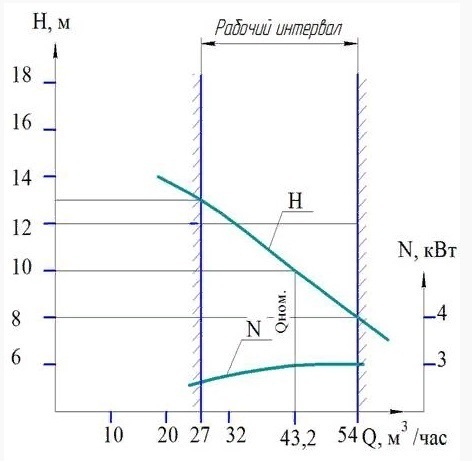

На графике представлены технические характеристики УОДН 120 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100,разогретого до 60оС, вязкостью 500сСт, ориентировочно составляют: Коэффициент напора Кн = 0,77; Коэффициент подачи Кq = 0,68.
работ на нефтепромыслах, широко применяется на небольших нефтебазах для налива и слива нефтепродуктов: мазута, нефти из авто и ж/д цистерн, а также для внутрибазовой перекачки. Хорошо зарекомендовала себя и для зачистки шламовых прудов, загрязненных мехпримесями до 5 мм. Также насосы ОДН 120-100-65 устанавливаются в качестве перекачивающего насоса на бензовозы и машины коммунального хозяйства. На базе ОДН 120-100-65 выпускается Мотопомпа МОДН Заря. Установка также изготавливается в мобильном варианте на колесах – электропомпа.
На графике представлены технические характеристики УОДН 120 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100,разогретого до 60оС, вязкостью 500сСт, ориентировочно составляют: Коэффициент напора Кн = 0,77; Коэффициент подачи Кq = 0,68.
УОДН 130-100-75
применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.
УОДН 130-100-75 изготавливается также в передвижном варианте – электропомпа.
| Подача (мин. – ном. – макс.) | 20…70 м³/час |
| Напор (мин. – ном. – макс.) | 18 … 8 |
| Высота всасывания | 8 |
| Мощность привода | 5,5 кВт |
| Частота вращения вала | 3000(-150) об./мин. |
| Температура перекачиваемой жидкости | от -20 до +90°С* |
| Плотность перекачиваемой жидкости | до 1000 кг/м³ |
| Вязкость перекачиваемой жидкости | до 500 сСт |
| Концентрация твердых частиц | 2% |
| Размер твердых частиц, мм | 5 |
На графике представлены технические характеристики УОДН 130 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,77; Коэффициент подачи Кq = 0,68.
УОДН 160-100-65
Шнекоцентробежный насос: два рабочих колеса: шнек и крыльчатка;
Высокие энергетические показатели: напор, КПД;
Изготавливается также в передвижном варианте;
Двойное торцевое уплотнение вала насоса.
| Подача, м³/час | 20…70 |
| Напор, м | 52…13 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 2 |
| Максимальный размер твердых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 11 |
| Частота вращения вала насоса об/мин | 3000(-80) |

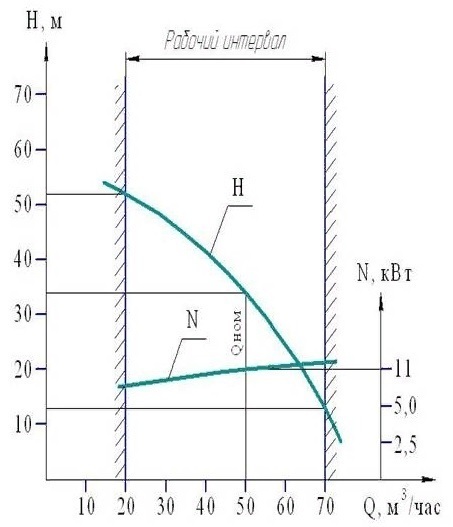

На графике представлены технические характеристики УОДН 160 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, ориентировочно составляют: Коэффициент напора Кн = 0,77; Коэффициент подачи Кq = 0,68.
УОДН 170-150-125
установка предназначена для перекачки нефти, мазута и других нефтепродуктов, а также загрязненных песком и илом вод. УОДН 170-150-125 применяется в качестве подпорного агрегата для ПНУ, на передвижных железнодорожных насосных станциях САР для разгрузки аварийных ж/д цистерн, на нефтебазах, нефтепромыслах и т.д. Изготавливается также в передвижном варианте.
| Подача, м³/час | 90…198 |
| Напор, м | 30…16 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 5 |
| Максимальный размер твердых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18,5 |
| Частота вращения вала насоса об/мин | 3000(-80) |

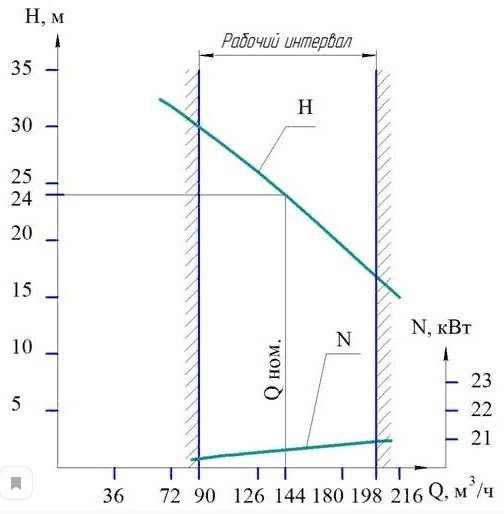

На графике представлены технические характеристики УОДН 170 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,80; Коэффициент подачи Кq = 0,72.

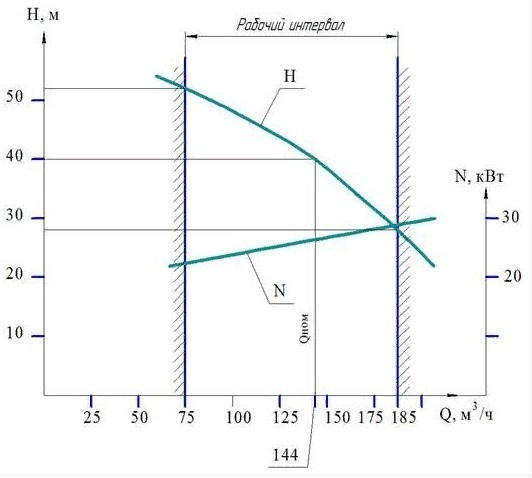

| Подача, м³/час | 75…185 |
| Напор, м | 52…28 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 10 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 30 |
| Частота вращения вала насоса об/мин | 3000(-80) |
УОДН 200-150-125
Высоконапорная насосная установка УОДН 200-150-125, разработана для решения задач, при которых необходим более высокий напор, развиваемый насосом. Перекачка мазута, нефти, нефтепродуктов, загрязненных различными мехпримесями до 10 мм, неоднородных по плотности и вязкости жидкостей с высоким содержанием газа. Пример применения УОДН 200-150-125: в установках разогрева и слива высоковязких и быстрозастывающих продуктов из ж/д цистерн. Насос также изготавливается с двойным торцовым уплотнением.

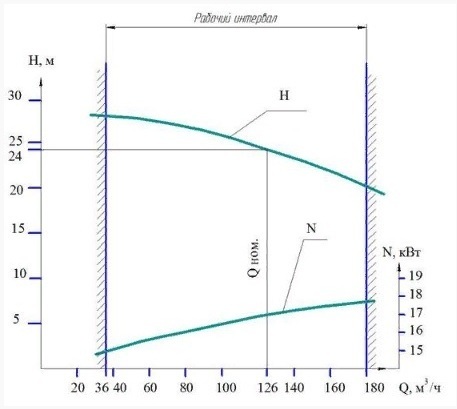

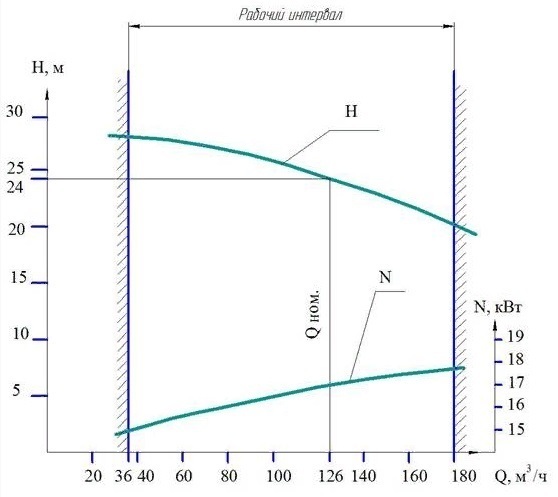

На графике представлены технические характеристики УОДН 200 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,8; Коэффициент подачи Кq = 0,7.
| Подача, м³/час | 36…180 |
| Напор, м | 30…20 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 20 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18 |
| Частота вращения вала насоса об/мин | 1500(-50) |
УОДН 290-150-125
самый неприхотливый насос из всей линейки УОДН. При небольшой мощности двигателя способен перекачивать сложные среды, высоковязкие, с повышенным содержанием песка и волокнистых включений. На базе установок УОДН 290-150-125 изготавливаются мобильные системы аварийной разгрузки цистерн (САР) для аварийных служб железных дорог. Установка обладает повышенной устойчивостью к засорению за счет большой ширины межлопаточного канала насоса (80 мм). Применяется для перекачки нефтепродуктов из открытых водоемов или земляных амбаров из магистрального трубопровода. Отлично зарекомендовал себя при зачистке резервуаров от нефтешлама. Изготавливается также в передвижном варианте. Также изготавливается с двойным торцовым уплотнением.

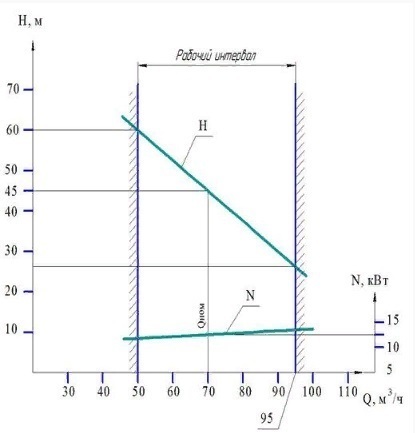

На графике представлены технические характеристики УОДН 290 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,71; Коэффициент подачи Кq = 0,62.
| Подача, м³/час | 50…95 |
| Напор, м | 60…30 |
| Высота всасывания на нормальном режиме, м, не более | 8 м |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 10 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18,5 |
| Частота вращения вала насоса об/мин | 3000(-80) |
УОДН 201-125-80
применяется для перекачки светлых (бензин, дизтопливо) и темных (нефти, мазуты, масла) нефтепродуктов; вязких, загрязненных нефтеостатков из емкостей, цистерн, танкеров, резервуаров. Отлично зарекомендовал себя при зачистке резервуаров от нефтешлама, неоднородных по плотности и вязкости жидкостей с высоким содержание газа и мехпримесей. Пример применения УОДН 201-125-80: нефтеналивной терминал компании ООО «ДонТерминал», Ростовская область, в качестве насоса для систем разогрева, слива и налива нефтепродуктов. Насос также изготавливается с двойным торцовым уплотнением.
На графике представлены технические характеристики УОДН 201 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,84; Коэффициент подачи Кq = 0,78.
| Подача, м³/час | 100…450 |
| Напор, м | 90…35 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20…+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 20 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 90/110 |
| Частота вращения вала насоса об/мин | 3000(-80) |
Насосная установка УОДН 300-200-150
в комплекте с вакуумным насосом, входит в состав комплекса для освобождения от нефти магистрального нефтепровода. УОДН 300-200-150 обладает высокими антикавитационными свойствами и способна перекачивать вязкие и загрязненные среды, в комплекте с вакуумным насосом может применяться там, где необходимо перекачивать нефтепродукты из открытых водоемов или земляных амбаров из магистрального трубопровода. Изготавливается также с двойным торцовым уплотнением.
На графике представлены технические характеристики УОДН 300 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса. Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют: Коэффициент напора Кн = 0,85; Коэффициент подачи Кq = 0,80.
| Подача, м³/час | 400 … 800 |
| Напор, м | 85…40 |
| Высота всасывания на норм. режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20..+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 10 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 200 |
| Частота вращения вала насоса об/мин | 3000(-80) |
УОДН 360-250-250
напор и производительность – 600 м3/ч при 70 метрах напора. Особенности: высокая устойчивость к абразивному износу и высокие антикавитационные показатели.
