Конденсатные насосы Кс

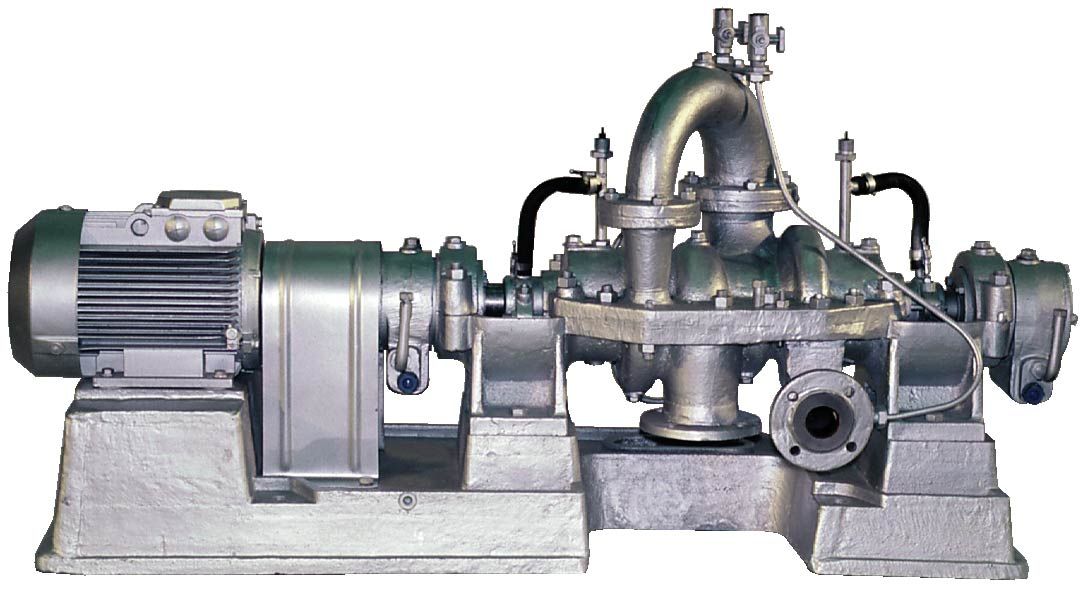

Агрегаты электронасосные типа «КС» — центробежные, конденсатные, горизонтальные, многоступенчатые предназначены для перекачивания конденсата в паровых сетях тепловых электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц. Конденсат должен иметь
водородный показатель рН 6,8…9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5мг/л.
Температура перекачиваемой жидкости — 398 К (+125 С).
Давление на входе в электронасос на более 0,39МПа (4 кгс/см2).
Уплотнение вала насоса — двойное сальниковое.



Типоразмер насоса Подача, м3/ч Напор, м Допуст. кавитац. запас, м,  не более Частота вращ.,  с-1 (об/мин) Мощность  двиг-ля, кВт Масса насоса, кг Масса агрегата, кг
Кс 12-50 12 50 1,6 48(2900) 5,5 152 309
Кс 12-110 12 110 1,6 48(2900) 11 247 465
Кс 20-50 20 50 1,8 48(2900) 7,5 157 320
Кс 20-110 20 110 1,8 48(2900) 18,5 275 550







Насосы конденсатные 1Кс предназначены для перекачивания конденсата или пресной воды температурой до 433 К (+160°С) с рН 6,8…9,2, с

содержанием твердых включений концентрацией не более 5 мг/л с максимальным размером до 0,1 мм и микротвердостью не более 6,5 ГПа.

Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе.

Насосы (агрегаты) относятся к изделиям вида 2, восстанавливаемые по ГОСТ 27.003-90. Общие требования безопасности насосов и агрегатов соответствуют ГОСТ 31839-2012.

Насосы 1Кс и агрегаты электронасосные на их основе не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах.

Конструкция

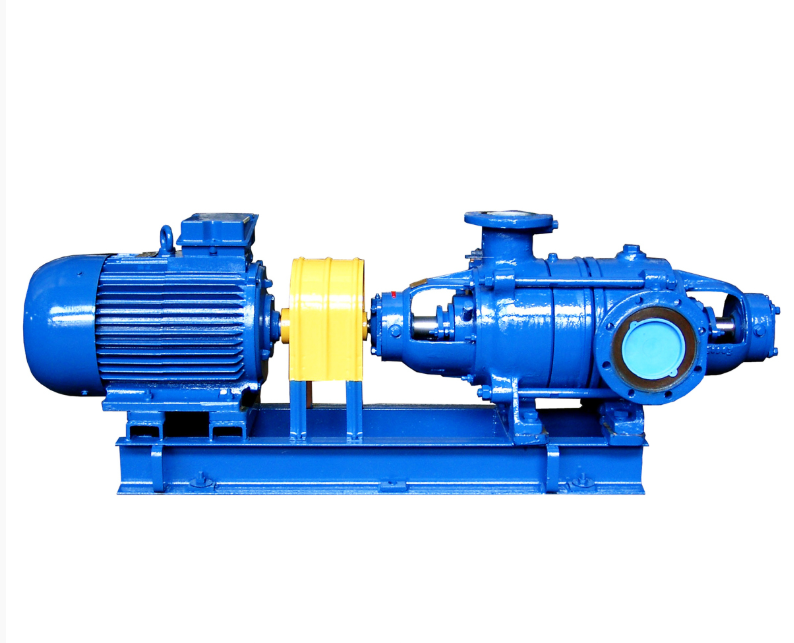

Агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме (плите) и соединенных при помощи упругой втулочно-пальцевой муфты для насосов 1Кс12-.., 1Кс20-…, 1Кс32, 1Кс50 и 1Кс80.

Насос 1Кс- центробежный, горизонтальный секционный, с односторонним расположением рабочих колес.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

В насосах 1Кс32, 1Кс50, 1Кс80 всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх .

В насосах 1Кс12-…, 1Кс20-… всасывающий патрубок расположен в корпусе всасывания и направлен влево (или вправо) от горизонтальной оси насоса, если смотреть со стороны привода . Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх.  Конструкция насосов позволяет выполнить сборку как с всасывающим патрубком (корпусом всасывания) со стороны двигателя, так и с  напорным  патрубком (корпусом нагнетания) со стороны двигателя

Опорные лапы в насосах 1Кс32, 1Кс50 и 1Кс80 прилиты снизу к корпусам всасывания и нагнетания, в насосах 1Кс12-… и 1Кс20-… — к кронштейну.

Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины.

На валу насоса закреплены  рабочие колеса, шнек, втулки, детали уплотнения, крепежные детали, а в насосах 1Кс12-… и 1Кс20-…-  и разгрузочный барабан. Между колесом последней ступени и  барабаном предусмотрен зазор, являющийся компенсатором температурных напряжений при нагреве рабочих колес перекачиваемым конденсатом.

Опорами вала в насосах 1Кс32, 1Кс50 и 1Кс80 служат сферические подшипники, в насосах 1Кс12-…, 1Кс20-… со стороны привода –радиальный подшипник, а с противоположной стороны — радиально-упорные.

Разгрузка рабочих колес от осевых сил в насосах 1Кс12-… и 1Кс20-… осуществляется с помощью барабана. В насосах 1Кс50,1Кс32 и 1Кс80 применяются разгруженные рабочие колеса (отверстия вокруг ступицы колеса). Остаточные осевые силы воспринимаются подшипниками.

Направление вращения для насосов 1Кс50, 1Кс32 и 1Кс80- левое (против часовой стрелки), если смотреть со стороны двигателя.

Направление вращения насосов 1Кс12-50-1…, 1Кс12-110-1…, 1Кс20-50-1…, 1Кс20-110-1… (с индексом «1» в обозначении) левое (всасывающий патрубок со стороны двигателя).

Направление вращения насосов 1Кс12-50-2…, 1Кс12-110-2…, 1Кс20-50-2…, 1Кс20-110-2… (с индексом «2» в обозначении) правое (нагнетательный патрубок со стороны двигателя).

Концевые уплотнения насоса — сальниковые. Сальниковая набивка состоит из отдельных колец, между кольцами набивки установлено кольцо сальника (кольцо гидрозатвора) к которому, для исключения возможности подсоса воздуха, а также для охлаждения подводится конденсат или химически обессоленная вода.

В корпусах всасывания и нагнетания предусмотрены штуцера для подвода охлаждающей жидкости к сальниковым уплотнениям.

В верхней части корпуса всасывания насосов 1Кс32, 1Кс50 и 1Кс80 имеется отверстие М30х2, закрытое пробкой, для соединения с воздушным пространством конденсатора (в случае работы насоса под вакуумом). В нижней части корпусов нагнетания и всасывания предусмотрены отверстия М16х1.5, для слива остатков жидкости..

В корпусе нагнетания насосов 1Кс20, 1Кс32, 1Кс50 и 1Кс80 предусмотрены штуцеры М27х2 для соединения  разгрузочной камеры со всасывающим трубопроводом. В каждой диафрагме насоса 1Кс32 в верхней части предусмотрено отверстие М16х1,5, в насосах 1Кс20, 1Кс12-…,1Кс20-…отверстие М12х1,5, закрытое пробкой для выпуска воздуха. В нижней части каждой диафрагмы насосов 1Кс32 и 1Кс50 предусмотрено отверстие М16х1,5, в насосах 1Кс20, 1Кс12-…, 1Кс20-… отверстие М12х1,5 — для  слива остатков жидкости. В кронштейнах предусмотрено два резьбовых отверстия М16х1,5 для подвода и отвода охлаждающей воды к стаканам подшипников и по одному отверстию М16х1,5 для отвода утечек через сальниковое уплотнение.

Применение

  • Для перекачки конденсата и горячей воды в пароводяных сетях электростанций
  • Для перекачки конденсата и горячей воды в котельных промышленных предприятий
  • Для перекачки конденсата на предприятиях теплоэнергетики



Особенности/преимущества

  • Низкое значение допустимого кавитационного запаса



Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин КПД насоса, % Допускаемый кавитационный запас, м, не более
1Кс 12-50-… 12 50 5.1 2900 45 1,2 (1,6*)
1Кс 12-110-… 12 110 9.3 2900 45 1,2 (1,6*)
1Кс 20-50-… 20 50 6.5 2900 53 1,4 (1,8*)
1Кс 20-110-… 20 110 13.5 2900 53 1,4 (1,8*)
1Кс 32-150 32 150 25 2950 66 1.6
1Кс 50-55 50 55 14 2950 65 1.6
1Кс 50-110 50 110 25 2950 65 1.6
1Кс 80-100 80 100 39.8 2950 66 1.6
1Кс 80-155 80 155 63 2950 66 1.6

«* — исполнение без шнека (…-2)

По требованию заказчика АО «ГМС Ливгидромаш» может изготовить насосы на необходимые параметры за счет подрезки рабочих колес

Условное обозначение

Для типоразмеров 1Кс32, 1Кс50, 1Кс80:

Насос или агрегат 1Кс 50-55 УХЛ4 ТУ3631-056-05747979-97 :

  • 1    —   порядковый номер модификации;
  • Кс —   конденсатный;
  • 50   —   подача, м3/ч;
  • 55   —   напор, м;
  • УХЛ или Т —   климатическое исполнение;
  • 4 или 2     —   категория размещения,

Для насосов типоразмеров 1Кс12, 1Кс20:

Насос или агрегат 1Кс12-50-1-1-1 УХЛ4   ТУ 3631-056-05747979-97:

  • 1  —   порядковый номер модификации;
  • Кс —   конденсатный;
  • 12 —   подача, м3/ч;
  • 50 —   напор, м;
  • 1  —  конструктивное исполнение по расположению патрубков относительно двигателя (1- всасывающий патрубок со стороны двигателя — левое вращение); (2- напорный патрубок со стороны двигателя- правое вращение);
  • 1  — расположение всасывающего патрубка относительно двигателя (1 -патрубок слева, если смотреть со стороны двигателя, 2 — патрубок справа, если смотреть со стороны двигателя);
  • 1..-..конструктивное исполнение со шнеком (с улучшенными кавитационными свойствами) (2- исполнение без шнека);
  • УХЛ или Т — климатическое исполнение;
  • 4 или 2 —   категория размещения.
