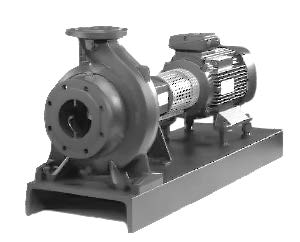

Насос типа «Иртыш-ЦНК» – центробежный, консольного типа предназначен для водоснабжения, подачи холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения и установок пожаротушения.
Электронасосный агрегат состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту. Спиральный корпус насоса из серого чугуна имеет лапы, которыми крепится к фундаментной плите. Закрытое многоканальное рабочее колесо выполнено из серого чугуна. Серийное исполнение насосов с торцевым уплотнением.
Допустимые перекачиваемые среды
вода систем отопления
технич. вода – охлажд./холодная вода
водогликолевые смеси
другие среды по запросу
Характеристики
число оборотов 1450, 2900 об/мин
степень защиты – IP 44
климатическое исполнение- У
категория размещения- 3
номинальный диаметр Dy 32-150
диапазон температур от -100С до +1100С (указать пр запросе)
максимально допустимая температура окружающей среды +400С
другие параметры по запросу
Центробежные консольные насосы серии «Иртыш- ЦНК»
| Наименование | Q,мЗ/ч | Н,м | Цена агрегата | ||||
| ЦНК40/125. | 115 — | 2,2 | /2 | -400 | 40 | 10 | по запросу |
| ЦНК40/125. | 124 — | 3 | /2 | -400 | 43 | 13 | по запросу |
| ЦНК40/125. | 139 — | 4 | /2 | -400 | 45 | 17 | по запросу |
| ЦНК40/160. | 152 — | 5,5 | /2 | -400 | 40 | 25 | по запросу |
| ЦНК40/160. | 174 — | 7,5 | /2 | -400 | 50 | 37 | по запросу |
| ЦНК 40/200. | 192 — | 11,0 | /2 | -400 | 38 | 45 | по запросу |
| ЦНК 40/200. | 199 — | 11,0 | /2 | -400 | 40 | 50 | по запросу |
| ЦНК 40/200. | 209 — | 15,0 | /2 | -400 | 44 | 55 | по запросу |
| ЦНК 40/250. | 236 — | 15 | /2 | -400 | 45 | 63 | по запросу |
| ЦНК 40/250. | 248 — | 18,5 | /2 | -400 | 47 | 70 | по запросу |
| ЦНК 40/250. | 260 — | 22 | /2 | -400 | 50 | 80 | по запросу |
| ЦНК 50/125. | 120 — | 4 | /2 | -400 | 70 | 11 | по запросу |
| ЦНК 50/125. | 131 — | 5,5 | /2 | -400 | 78 | 16 | по запросу |
| ЦНК 50/125. | 142 — | 7,5 | /2 | -400 | 80 | 20 | по запросу |
| ЦНК 50/160. | 154 — | 7,5 | /2 | -400 | 77 | 25 | по запросу |
| ЦНК 50/160. | 174 — | 11 | /2 | -400 | 87 | 35 | по запросу |
| ЦНК 50/200. | 193 — | 15 | /2 | -400 | 70 | 44 | по запросу |
| ЦНК 50/200. | 210 — | 18,5 | /2 | -400 | 76 | 53 | по запросу |
| ЦНК 50/200. | 219 — | 22 | /2 | -400 | 80 | 59 | по запросу |
| ЦНК 50/250. | 230 — | 22 | /2 | -400 | 64 | 64 | по запросу |
| ЦНК 50/250. | 239 — | 30 | /2 | -400 | 67 | 70 | по запросу |
| ЦНК 50/250. | 260 — | 37 | /2 | -400 | 74 | 86 | по запросу |
| ЦНК 65/125. | 114 — | 4 | /2 | -400 | 97 | 9 | по запросу |
| ЦНК 65/125. | 122 — | 5,5 | /2 | -400 | 107 | 12 | по запросу |
| ЦНК 65/125. | 131 — | 7,5 | /2 | -400 | 115 | 16 | по запросу |
| ЦНК 65/125. | 141 — | 11 | /2 | -400 | 120 | 18 | по запросу |
| ЦНК 65/160. | 151 — | 11 | /2 | -400 | 103 | 24,5 | по запросу |
| ЦНК 65/160. | 174 — | 15 | /2 | -400 | 120 | 34 | по запросу |
| ЦНК 65/200. | 195 — | 18,5 | /2 | -400 | 104 | 45 | по запросу |
| ЦНК 65/200. | 204 — | 22 | /2 | -400 | 110 | 50 | по запросу |
| ЦНК 65/200. | 219 — | 30 | /2 | -400 | 120 | 59 | по запросу |
| ЦНК 65/250. | 250 — | 37 | /2 | -400 | 120 | 74 | по запросу |
| ЦНК 65/250. | 260 — | 45 | /2 | -400 | 125 | 82 | по запросу |
| ЦНК 80/160. | 138 — | 15 | /2 | -400 | 195 | 16,5 | по запросу |
| ЦНК 80/160. | 158 — | 18,5 | /2 | -400 | 200 | 22 | по запросу |
| ЦНК 80/160. | 166 — | 22 | /2 | -400 | 212 | 26 | по запросу |
| ЦНК 80/160. | 174 — | 30 | /2 | -400 | 220 | 28 | по запросу |
| ЦНК 80/200. | 190 — | 30 | /2 | -400 | 170 | 41 | по запросу |
| ЦНК 80/200. | 208 — | 37 | /2 | -400 | 180 | 50 | по запросу |
| ЦНК 80/200. | 219 — | 45 | /2 | -400 | 200 | 57,5 | по запросу |
| ЦНК 80/250. | 243 — | 55 | /2 | -400 | 190 | 71 | по запросу |
| ЦНК 80/250. | 269 — | 75 | /2 | -400 | 210 | 89 | по запросу |
| ЦНК 100/160 | 167 — | 22 | /2 | -400 | 250 | 19 | по запросу |
| ЦНК 100/160 | 176 — | 30 | /2 | -400 | 260 | 25 | по запросу |
| ЦНК 100/160 | 185 — | 37 | /2 | -400 | 280 | 30 | по запросу |
| ЦНК 100/200 | 197 — | 45 | /2 | -400 | 260 | 40 | по запросу |
| ЦНК 100/200. | 207 — | 55 | /2 | -400 | 286 | 48 | по запросу |
| ЦНК 100/200. | 219 — | 75 | /2 | -400 | 310 | 54 | по запросу |
| ЦНК 100/250. | 238 — | 75 | /2 | -400 | 270 | 64 | по запросу |
| ЦНК 100/250. | 250 — | 90 | /2 | -400 | 280 | 73 | по запросу |
| ЦНК 100/250. | 262 — | 110 | /2 | -400 | 295 | 82 | по запросу |
| ЦНК 125/200 | 184 — | 55 | /2 | -400 | 450 | 30 | по запросу |
| ЦНК 125/200. | 202 — | 75 | /2 | -400 | 480 | 40 | по запросу |
| ЦНК 125/200. | 211 — | 90 | /2 | -400 | 490 | 48 | по запросу |
| ЦНК 125/200. | 224 — | 110 | /2 | -400 | 500 | 53 | по запросу |
| ЦНК 65/200. | 175 — | 2,2 | /4 | -400 | 43 | 9 | по запросу |
| ЦНК 65/200. | 196 — | 3 | /4 | -400 | 51 | 11 | по запросу |
| ЦНК 65/200. | 219 — | 4 | /4 | -400 | 60 | 14 | по запросу |
| ЦНК 65/250. | 240 — | 4 | /4 | -400 | 57 | 17 | по запросу |
| ЦНК 65/250. | 260 — | 5,5 | /4 | -400 | 60 | 20 | по запросу |
| ЦНК 65/315. | 283 — | 7,5 | /4 | -400 | 70 | 24 | по запросу |
| ЦНК 65/315. | 320 — | 11 | /4 | -400 | 75 | 30 | по запросу |
| ЦНК 80/160. | 138 — | 1,5 | /4 | -400 | 80 | 4 | по запросу |
| ЦНК 80/160. | 158 — | 2,2 | /4 | -400 | 90 | 5 | по запросу |
| ЦНК 80/160. | 174 — | 3 | /4 | -400 | 110 | 7 | по запросу |
| ЦНК 80/200. | 180 — | 3 | /4 | -400 | 82 | 9 | по запросу |
| ЦНК 80/200. | 198 — | 4 | /4 | -400 | 90 | 11 | по запросу |
| ЦНК 80/200. | 219 — | 5,5 | /4 | -400 | 100 | 14 | по запросу |
| ЦНК 80/250. | 231 — | 5,5 | /4 | -400 | 85 | 16 | по запросу |
| ЦНК 80/315. 305 — | 15 | /4 | -400 | 122 | 29 | по запросу | |
| ЦНК 80/315. 334 — | 18,5 | /4 | -400 | 130 | 36,3 | по запросу | |
| ЦНК 80/400. 366 — | 22 | /4 | -400 | 122 | 40 | по запросу | |
| ЦНК 80/400. 404 — | 30 | /4 | -400 | 140 | 49 | по запросу | |
| ЦНК 100/160. 167 — | 3 | /4 | -400 | 120 | 5 | по запросу | |
| ЦНК 100/160. 185 — | 4 | /4 | -400 | 130 | 7 | по запросу | |
| ЦНК 100/200. 197 — | 5,5 | /4 | -400 | 130 | 10 | по запросу | |
| ЦНК 100/200. 219 — | 7,5 | /4 | -400 | 150 | 13 | по запросу | |
| ЦНК 100/250. 236 — | 11 | /4 | -400 | 140 | 16 | по запросу | |
| ЦНК 100/250. 269 — | 15 | /4 | -400 | 160 | 21 | по запросу | |
| ЦНК 100/315. 293 — | 18,5 | /4 | -400 | 167 | 25 | по запросу | |
| ЦНК 100/315. 307 — | 22 | /4 | -400 | 172 | 28 | по запросу | |
| ЦНК 100/315. 334 — | 30 | /4 | -400 | 180 | 32 | по запросу | |
| ЦНК 100/400. 358 — | 30 | /4 | -400 | 156 | 38 | по запросу | |
| ЦНК 100/400. 404 — | 37 | /4 | -400 | 178 | 50 | по запросу | |
| ЦНК 125/200. 184 — | 7,5 | /4 | -400 | 240 | 8 | по запросу | |
| ЦНК 125/200. 202 — | 11 | /4 | -400 | 245 | 10 | по запросу | |
| ЦНК 125/200. 224 — | 15 | /4 | -400 | 260 | 13 | по запросу | |
| ЦНК 125/250. 246 — | 15 | /4 | -400 | 260 | 15 | по запросу | |
| ЦНК 125/250. 269 — | 18,5 | /4 | -400 | 280 | 18 | по запросу | |
| ЦНК 125/315. 294 — | 22 | /4 | -400 | 230 | 22 | по запросу | |
| ЦНК 125/315. 320 — | 30 | /4 | -400 | 260 | 29 | по запросу | |
| ЦНК 125/315. 334 — | 37 | /4 | -400 | 285 | 34 | по запросу | |
| ЦНК 125/400. 362 — | 45 | /4 | -400 | 275 | 40 | по запросу | |
| ЦНК 125/400. 380 — | 55 | /4 | -400 | 285 | 45 | по запросу | |
| ЦНК 125/400. 419 — | 75 | /4 | -400 | 305 | 56 | по запросу | |
| ЦНК 150/200. 206 — | 11 | /4 | -400 | 330 | 8 | по запросу | |
| ЦНК 150/200. 224 — | 15 | /4 | -400 | 375 | 10 | по запросу | |
| ЦНК 150/250. 239 — | 18,5 | /4 | -400 | 385 | 13 | по запросу | |
| ЦНК 150/250. 258 — | 22 | /4 | -400 | 400 | 15 | по запросу | |
| ЦНК 150/250. 269 — | 30 | /4 | -400 | 435 | 18 | по запросу | |
| ЦНК 150/315. 303 — | 37 | /4 | -400 | 400 | 25 | по запросу | |
| ЦНК 150/315. 334 — | 45 | /4 | -400 | 430 | 28 | по запросу | |
| ЦНК 150/400. 347 — | 55 | /4 | -400 | 365 | 35 | по запросу | |
| ЦНК 150/400. 381 — | 75 | /4 | -400 | 405 | 43 | по запросу | |
| ЦНК 150/400. 419 — | 90 | /4 | -400 | 445 | 53 | по запросу | |
| ЦНК 150/500. 500 — | 90 | /4 | -400 | 300 | 66 | по запросу | |
| ЦНК 200/400. 370 — | 90 | /4 | -400 | 530 | 35 | по запросу | |
| ЦНК 200/400. 385 — | 110 | /4 | -400 | 600 | 45 | по запросу | |
| ЦНК 200/400. 400 — | 132 | /4 | -400 | 630 | 50 | по запросу | |
| ЦНК 200/415. 415 — | 160 | /4 | -400 | 630 | 54 | по запросу | |
| ЦНК 250/315. 300 — | 90 | /4 | -400 | 880 | 25 | по запросу | |
| ЦНК 250/315. 315 — | 110 | /4 | -400 | 1000 | 32 | по запросу | |
| ЦНК 250/330. 330 — | 132 | /4 | -400 | 1000 | 37 | по запросу | |
| ЦНК 250/400. 390 — | 132 | /4 | -400 | 840 | 35 | по запросу | |
| ЦНК 250/400. 405 — | 160 | /4 | -400 | 890 | 40 | по запросу | |
| ЦНК 250/400. 419 — | 200 | /4 | -400 | 1000 | 50 | по запросу | |
| ЦНК 250/415. 415 — | 250 | /4 | -400 | 1000 | 65 | по запросу | |
| ЦНК 300/315. 290 — | 132 | /4 | -400 | 1410 | 25 | по запросу | |
| ЦНК 300/315. 305 — | 160 | /4 | -400 | 1510 | 28 | по запросу | |
| ЦНК 300/315. 320 — | 200 | /4 | -400 | 1600 | 32 | по запросу | |
| ЦНК 300/330. 330 — | 200 | /4 | -400 | 1600 | 35 | по запросу | |
| ЦНК 300/400. 380 — | 200 | /4 | -400 | 1340 | 35 | по запросу | |
| ЦНК 300/400. 390 — | 250 | /4 | -400 | 1520 | 45 | по запросу | |
| ЦНК 300/400. 400 — | 315 | /4 | -400 | 1600 | 50 | по запросу | |
| ЦНК 300/400. 415 — | 315 | /4 | -400 | 1600 | 55 | по запросу |
Условные обозначения
Иртыш-ЦНК1 125/200.224-110/2-400
Иртыш- серия насосов
ЦНК- центробежный насос Консольный с общепромышленным двигателем
125- номинальный Диаметр рабочего колеса
200- условный диаметр рабочего колеса
224- фактический диаметр рабочего колеса
110- номинальная мощность электродвигателя,кВт
2- двухполюсный электродвигатель, 2900об/мин
4- горизонтальный, на плите с соединительной муфтой
0- без щита управления
0- без защиты
Применение
Водоснабжение, подача холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения и установок пожаротушения.
При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности (при добавлении гликоля от 10% объемной части).
Электроподключение 3-380 В,50 Гц
Защита мотора требуется дополнительно (по запросу)
Обмотка мотора Класс изоляции F
Стандартный электродвигатель.
Взрывозащита по запросу
Материалы
рабочее колесо, корпус насоса- серый чугун
Вал- сталь 45
Торцевое уплотнение – карбид кремния/графит
Конструкция
Электронасосный агрегат из насоса и двигателя, смонтирован на общей фундаментной плите. Привод насоса осуществляется через упругую муфту.
Корпус насоса
Спиральный корпус насоса из серого чугуна имеет лапы, которыми крепится к фундаментной плите. Присоединительные фланцы Ру=16 кГс см3 по ГОСТ 12820-80(для Dу=200 Ру=10 кГс см3 по ГОСТ 12820-80).
Закрытое многоканальное колесо – закрытое рабочее колесо из серого чугуна
Торцевое уплотнение – серийное исполнение. Необслуживаемое, независимое от направления вращения, торцевое уплотнение (сальниковое уплотнение по запросу)
Монтаж
Консольные насосы Иртыш-ЦНК поставляются комплектно смонтированными на фундаментной раме с электродвигателем, муфтой и защитным кожухом).
Установка насоса на фундаменте
Правильное изготовление фундаментного блока под насос также влияет на малошумную работу насоса. Для увеличения воспринимающей вибрацию массы и компенсации несбалансированных сил рекомендуется непосредственное жесткое соединение насосного агрегата и фундаментного блока. Однако для гашения вибрации необходима одновременная изоляция самого фундаментного блока от корпуса здания.
Внешние размеры (длина и ширина) фундаментного блока должны быть на 15-20см больше, чем внешние размеры фундаментной плиты насосного агрегата.
Указания
Приведенные рабочие характеристики насосов, особенно касающиеся выбора мощности, могут использоваться, если точно известны рабочие точки. В противном случае рекомендуется выбирать насосы с максимальной мощностью.
