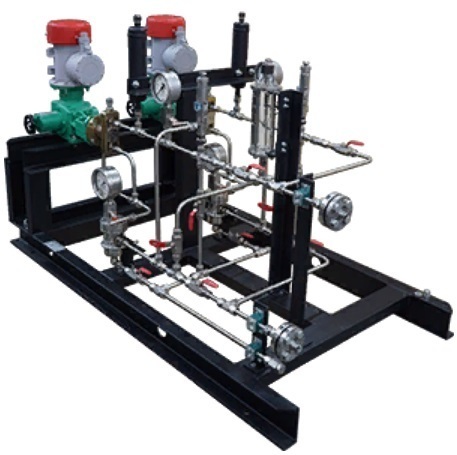

Установки насосные дозировочные

Установки насосные дозировочные типа УНД выпускаются на базе электронасосных дозировочных плунжерных и герметичных мембранных агрегатов. Установки предназначены для объёмного напорного дозирования нейтральных, агрессивных, токсичных и вредных жидкостей.

Параметры назначения установки (подача и предельное давление) определяются техническими характеристиками применённого дозировочного агрегата.

Параметры перекачиваемой среды:

• тип:
  • жидкость;
  • эмульсия;
  • суспензия;
• температура: от −45 до +110 ºС;
• вязкость кинематическая: 3,5×10⁻⁷…8×10⁻⁴ м²/с (0,0035…8 Ст);
• плотность: не более 2000 кг/м³;
• плотность твёрдых неабразивных частиц: до 2300 кг/м³;
• величина твёрдых неабразивных частиц: не более 1 % от диаметра седла рабочего клапана.
• допустимая концентрация твёрдой неабразивной фазы по массе:
  • до 0,2 % – для агрегатов с диаметром седла рабочего клапана 5 мм;
  • до 2 % – для агрегатов с диаметром седла рабочего клапана от 8 до 15 мм;
  • до 10 % – для агрегатов с диаметром седла рабочего клапана от 25 мм;

  Комплектация:

  • «базовая» обвязка, включающая (полностью или частично) следующие элементы:
    •  трубопроводная и запорная арматура;
    •  фильтр на всасывающем трубопроводе;
    •  гаситель пульсаций на нагнетательном трубопроводе;
    •  предохранительный и обратный клапаны, КИП и А;
  • «базовая» обвязка в комплекте с технологической ёмкостью (ёмкостями);
  • «базовая» обвязка в комплекте с аппаратным шкафом, включающим силовое, защитное и коммутационное оборудование, блок управления и блок обработки информации;
  • «базовая» обвязка в комплекте с аппаратным шкафом и технологической ёмкостью (ёмкостями) для реагента;
  • в специальном исполнении по схеме заказчика.

  Типы монтажа:

  • на единой раме;
  • в каркасе, шкафе или блок-боксе;
  • в обогреваемом каркасе, шкафе или блок-боксе;
  • специальное монтажное исполнение по требованию заказчика.

  Типы дозировочных агрегатов:

  • плунжерные;
  • герметичные мембранные.

  Управление подачей:

  • вручную на ходу и при остановленном дозировочном агрегате (индекс «Р» в обозначении);
  • вручную при остановленном дозировочном агрегате (без указания индекса в обозначении);
  • методом дистанционного частотного регулирования нефтяного насоса.

  Исполнение по материалу основных деталей проточной части:

  • сталь 12Х18Н9Т;
  • сталь 10Х17Н13М3Т;

  Исполнение по степени взрывозащиты:

  • общего назначения;
  • взрывозащищённое.

  Тип присоединения всасывающей и напорной линий:

  • фланцевое (не указывается), материал и тип фланцев, уплотнение – по выбору заказчика;
  • другое (по запросу).

  Показатели надёжности

  Наработка на отказ, ч, не менее	3 350
  Средний ресурс до капитального ремонта, ч, не менее	20 000
  Назначенный срок службы, лет	10
